 Mod du CS6 Longshot...by JTk

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Mod du CS6 Longshot...by JTk   Mer 12 Déc - 8:04

Voilà pas mal de temps que j'avais envie de modifié un CS6 longshot à la façon des mec sur les forum US...
J'ai toujours adoré l'intégration de la partie avant du longshot dans le fusil... comme cela...(c'est pas le mien ça, ça viens du net)...


Donc voilà, maintenant que j'en ai choppé un 2em, je me lance...

On verra bien ce que cela donne au final... Alors wait and see ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mer 12 Déc - 8:32

1er chose a toujours faire sur un longshot, percer un nouveau trou pour avoir une positon intermédiaire de la crosse.


Prise de mesure et marquage sur le barrel.


Et ce sera tout pour aujourd'hui...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
elryrion
deploy
avatar

Messages : 34
Date d'inscription : 10/11/2011
Age : 37

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mer 12 Déc - 10:42

Bon courage pour ta modification.
Perso je fait juste des modif esthétique, principalement peinture.
Tu utilise quoi comme peinture?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mer 12 Déc - 11:23

Pour l'instant, je ne fais pas dans la peinture. Mais si je devais y venir(c'est vrai qu'en desert il est class le cs6)
j'utilisera soit peinture a maquette, soit bombe de peinture et vernis auto apres...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
Shadow the Hedgehog
firefly


Messages : 58
Date d'inscription : 24/11/2012
Age : 16
Localisation : Nouméa (NC)

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mer 12 Déc - 23:36

Comme la dit elryrion: bon courage. Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 14 Déc - 10:18

Aujourd'hui c'est jour de bricolage!!!

Alors dans l'ordre, découpe du barrel, d"coupe du dessous du longshot, collage...







pour la meca du lanceur, raccourcir la tige de la gâchette...



Et à l'aide de plexiglas, fabrique d'une gâchette...



Dernière édition par james t kirck le Ven 14 Déc - 10:50, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
elryrion
deploy
avatar

Messages : 34
Date d'inscription : 10/11/2011
Age : 37

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 14 Déc - 10:44

Que la force du gnome ancestrale soit avec toi cheers

Merci de nous montrer l'avancement de ton projet^^
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 14 Déc - 10:51

Un tuto, c'est ce qui m'a manqué le plus et la raison pour laquelle je ne me lance que maintenant dans le custom...
Alors je me dis que si cela peut servir aux générations futur de nerfeux...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
Shadow the Hedgehog
firefly


Messages : 58
Date d'inscription : 24/11/2012
Age : 16
Localisation : Nouméa (NC)

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 14 Déc - 11:00

Eh bien alors: Merci. tongue What a Face
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 14 Déc - 15:18

Bon et puis comme rajouter un lance patate sous un Longshot c'est pas déjà assez la misère, surprise !!!

voici pour ceux qui ne l'on jamais vu, l’intérieur d'un RV10...



Oui mais pourquoi un barricade me direz-vous...
Et bien car le longshot est le pire nerf qui existe a mon sens: porté de M*rd* et précision, bah pareil, de M*rd*...
Alors pourquoi ne pas le mécaniser ... ou plutôt l'automatiser ...





Je ne vous parle pas de tout ce que j'ai du usiner ou couper dans la pauvre carcasse de ce longshot...

Preparation à l'integration du blac gachette du RV10...



Je sui loin d'avoir fini mais bon ca avance pas mal...


Et les morts de la journée...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 14 Déc - 16:30

Resultat, on en est là:
Le lance patate ok, le canon et les moteurs ok...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
Shadow the Hedgehog
firefly


Messages : 58
Date d'inscription : 24/11/2012
Age : 16
Localisation : Nouméa (NC)

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 14 Déc - 23:41

Pauvre RV-10. Snif. T'es horribleeeeeeeeeaaaaaaaaaaaaahhhhhh.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Sam 15 Déc - 11:34

Je viens de trouver un site ou un mec a automatisé son LS.
Sauf que lui il a tout fabriqué, pas de recup dans un RV10 et en plus
il a électroniser le truc pour être soit en semi-auto soit en full-auto...

pour ma part, je resterais plus artisanal dans la conception...

http://www.instructables.com/id/Semi-Auto-Longshot-2/#step1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Sam 15 Déc - 11:37

Shadow the Hedgehog a écrit:
Pauvre RV-10. Snif. T'es horribleeeeeeeeeaaaaaaaaaaaaahhhhhh.

J'avais besoin de ses entrailles, BREEEEEUUUUHAAHAHA ... Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
Shadow the Hedgehog
firefly


Messages : 58
Date d'inscription : 24/11/2012
Age : 16
Localisation : Nouméa (NC)

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Dim 16 Déc - 2:22

AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH IL EST FOU!!!!!!!!!! drunken
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Lun 17 Déc - 17:02

Voilà ou j'en suis aujourd'hui...



Et voila ce qu'il me reste a faire pour la partie Mécanique...



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mar 18 Déc - 15:23

Prochaine grosse étape... électricité...
J'attends un boitier 3 piles trouvé sur ebay a 2.50€.
Après en cherchant bien dans mon stock de bordel, je devrais bien trouver un interruteur et pouf pouf pouf voilà!!!
Alors wait and see...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mer 19 Déc - 11:11

Petit up-théorique...
le schéma électrique de la bête...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 4 Jan - 18:43

De la théorie à la pratique il n'y avait qu'un pas...

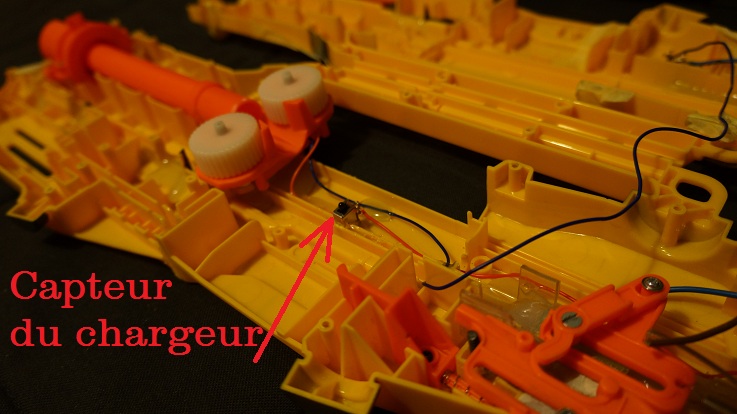

Le capteur de présence de chargeur vu de plus prés...



Donc voici ou j'en suis...



Reste encore a finir le câblage (boitier a pile dans le chargeur de crosse), finir le système de gâchette
et enfin habiller un peu l’intérieur au niveau du chargeur... Ah ouais quand même tout ça...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 18 Jan - 15:17

Aller, ça avance, pas aussi vite et bien que je le voulais mais bon...

La partie électrique fonctionne (capteur,moteurs,bpOn/Off)... super !!!
Système de la gâchette ok, mais... juste la tige qui pousse les fléchettes qui est trop courte de quelques millimètres...
retouche a faire pour la prochaine fois.
bon place aux photos...

Le support de tige...


Le systéme de gâchette en fonction...


vue générale...



Et enfin pour le fun!!
Si souvent on trouve le CS6 avec les lampe de poche dans le lanceur...
Bah moi j'y ai plutôt installer un pointeur laser a l'avant...





A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
Shadow the Hedgehog
firefly


Messages : 58
Date d'inscription : 24/11/2012
Age : 16
Localisation : Nouméa (NC)

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Dim 20 Jan - 23:17

Ce sera pas un peu fragile une fois que t'auras fini ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mar 22 Jan - 17:53

J’espère pas...
enfin ya déjà 4 grands bâtons de colle dedans plus du plexiglas de partout... avec un peu de chance, je devrais pouvoir tirer une 10aine de fléchettes avant que cela ne casse Razz

Sinon aujourd'hui, pas grand chose mais bon... j'ai vidé un chargeur de 6, mis un peu de double face et hop...

Un boitier 3 piles LR06 pour les moteurs... 1 boitier 2 piles LR06 pour le laser...
En plus ça ferme nickel.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
Shadow the Hedgehog
firefly


Messages : 58
Date d'inscription : 24/11/2012
Age : 16
Localisation : Nouméa (NC)

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Mer 23 Jan - 5:31

Ensuite, super laser au plutonium avec dératizateur à nitrons. Sans oublier le nucléo-glabuzlateur. Tu nous montreras la photo de l'explosion, dis ? flower
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
james t kirck
firefly
avatar

Messages : 159
Date d'inscription : 08/12/2012
Age : 38
Localisation : Lyon

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Ven 25 Jan - 19:58

suite de mes péripéties, de mes aventures etc...

Bref aujourd'hui j'ai fais ce qui n'avais pas été fait (on dirait le texte d'une prophétie) la dernière fois:
-correction du poussoir.
-habillage intérieur et calage du chargeur.

Bref ça avance pas mal, reste a souder les boitiers à pile au CS6 et a remonter le tout...
Après il y aura certainement un phase ré-démontage /peaufinage et ajustage...


On peut voir ici l'habillage en carton plume(un coup de peinture est nécessaire pour le coté esthétique)
et aussi que le ressort de rappel du poussoir, mis plus loin.


Le poussoir modifié donc...


en action, en position de buté, le poussoir emmène enfin les fléchettes jusqu'aux roues motrices.


Aller, A suivre !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/thejamestkirck
bouloudu41
Admin
avatar

Messages : 47
Date d'inscription : 07/11/2011

MessageSujet: Re: Mod du CS6 Longshot...by JTk   Jeu 31 Jan - 18:34

vivement la suite Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://nerforum.forumgratuit.org
Contenu sponsorisé




MessageSujet: Re: Mod du CS6 Longshot...by JTk

Revenir en haut Aller en bas

Mod du CS6 Longshot...by JTk
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» La liste de Longshot

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Nerf-forum :: Les Nerf :: Custom et modification-
Sauter vers:
